カベボーは「木・水・セメントのみ」で作られています。

人体に悪影響を与える危険があるクロルピリホス系の防蟻剤や防腐剤の混入の可能性のある建築廃材、アスベスト、シックハウス症候群の原因となるホルムアルデヒドが含まれる接着剤などの材料は使用しておりませんので、居室の内装仕上げや天井裏等にシックハウス対策に係る規制を受ける事なく使用できる建材です。

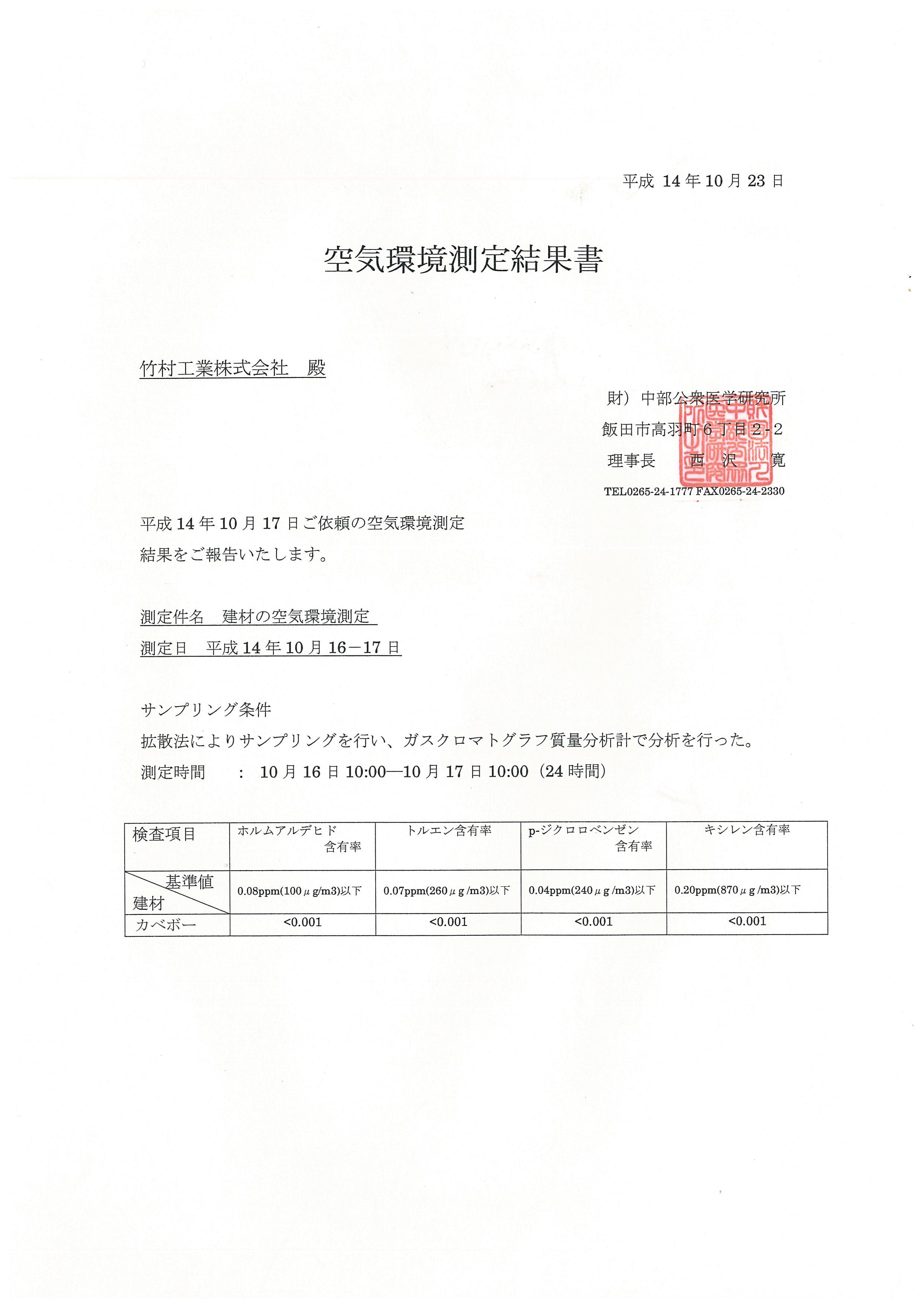

平成15年9月18日付国土交通省建築指導課発行の資料にも、ホルムアルデヒドの発散がほとんど認められないことから告示対象外で規制を受けない建材の例として、カベボーの事である「木質系セメント板」が記載されています。

カベボーは、耐力壁の性能を併せ持つ木造軸組工法の準耐火(1時間)を取得しています。

外装材は、アルミを含む金属板・各種サイディング仕上げのみならず、木材の仕上げも行えます。

その他に、地域によっては断熱材を壁内に装填することや、通気銅縁を使用しての通気工法にも対応しています。

当社のカベボーに使用されている木質材料は全て国産ヒノキの間伐材です。

アスベスト、防蟻剤、防腐剤の混入の可能性がある建築廃材は全く使用していません。

製造過程でも、それらの端材や当社製品をリサイクルして自然資源を無駄にしない効率的な利用を図っており、間伐材マーク認定、合法木材供給事業者認定を受けております。

ボード類の耐久性が落ちる原因の一つに「腐る」という事があります。

この「腐る」という現象は木材腐朽菌が木材を食べる事を意味します。

そこで、防腐剤を使用していないカベボーが木材腐朽菌に食べられるか、つまり「腐る」かということについて京都大学木質科学研究所に依頼して試験を行いました。

試験方法は、日本木材保存協会規格の第3号－1979の「木質材料の耐久性試験方法」にほぼ準じて行い、供試菌として褐色腐朽菌のオオウズラタケと白色腐朽菌のカワラタケを用いて保存菌株を液体培地で振とう培養して得た菌糸粒を、マヨネーズびんに石英砂と培養液を入れた培地に振りかけ静置培養し、菌そうが十分に広がったところで、ガス滅菌した試験体(25×25mm×試験体の厚さ)を培養びん中に設置し、26℃の培養室内で3ヶ月間腐朽させた後の試験体の質量減少率によって耐朽性を測定しました。

試験の結果、対照材のブナ辺材の平均質量減少率が26.7%(オオウズラタケ)、37.0%(カワラタケ)だったのに対し、当社の高圧カベボーはいずれも0%という結果になり、木材腐朽菌に対してとても高い耐朽性を持っている事が分かりました。

カベボーは防蟻剤を使用せず、木を原材料としていることから、シロアリの食害を受けるのではないかと考え、京都大学木質科学研究所に依頼して防蟻効力試験を行いました。

試験方法は、(社)日本木材保存協会規格第11号「塗布・吹付・侵漬用木材防蟻剤の防蟻効力試験方法(１)室内試験方法」の総合試験に準じて行い、試験体(20×20×厚さ10mm、ただし対照材は10×10×20mm)をプラスチック容器(直径80mm、長さ60mm)の中に１個ずつ置き、イエシロアリの職蟻150頭、兵蟻15頭を投入し、28℃の暗所で3週間にわたり食害試験を行い、試験体のイエシロアリの食害による質量減少率、シロアリの死虫率で結果を示しました。

試験の結果、対照材のスギ辺材の平均質量減少率が23%、平均死虫率が3%だったのに対し、当社のカベボーは平均質量減少率が0%、死虫率が23%という結果になり、シロアリの食害に対して高い耐蟻性を持っている事が分かりました。

カベボー耐力壁は、木造軸組み工法の直貼仕様、受材仕様とも壁倍率2.5倍の認定を取得しています。(9建設省長住指発第42号)

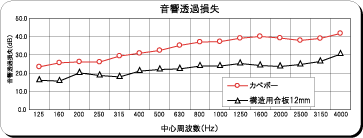

近年の建物は、室内を外部騒音、隣室騒音等から遮断する性能が大きく求められています。

カベボー耐力壁はそれらの要求に応えることができます。

この性能は、個人住宅においてはピアノ騒音や生活騒音の漏洩を防止する目的で利用することができます。

カベボーの持つ調湿性能により、周囲が高湿度状態になると水分を吸い込み、また周囲が乾燥状態になると水分を放出します。

カベボー1枚で、約6リットルの水を吸うことができ、周囲が乾燥状態になり、水分を放出すると、また元の状態に戻ります。

これにより室内の湿度を調整し、快適な住環境を創ります。
