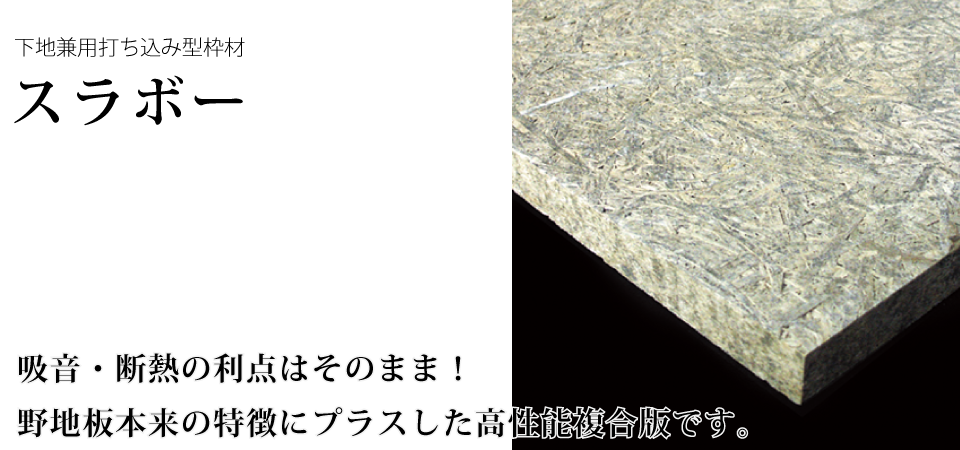

スラボーは「木・水・セメントのみ」で作られています。

人体に悪影響を与える危険があるクロルピリホス系の防蟻剤や防腐剤の混入の可能性のある建築廃材、アスベスト、シックハウス症候群の原因となるホルムアルデヒドが含まれる接着剤などの材料は使用しておりませんので、居室の内装仕上げや天井裏等にシックハウス対策に係る規制を受ける事なく使用できる建材です。

平成15年9月18日付国土交通省建築指導課発行の資料にも、ホルムアルデヒドの発散がほとんど認められないことから告示対象外で規制を受けない建材の例として、スラボーの事である「木質系セメント板」が記載されています。

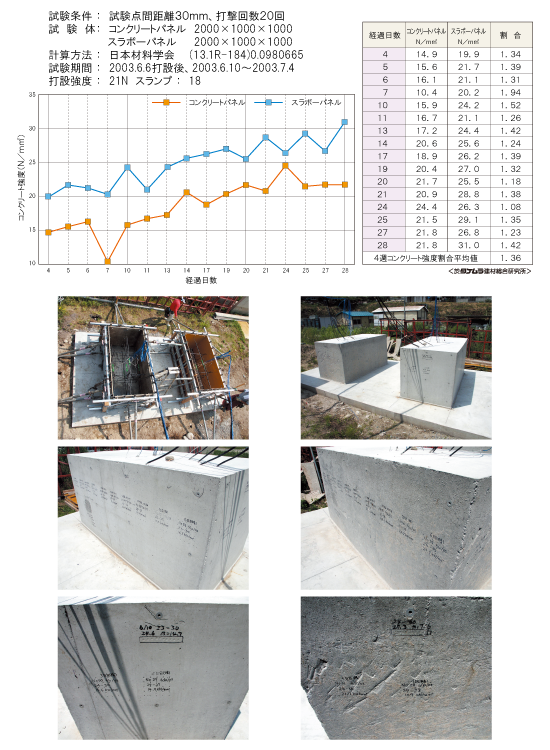

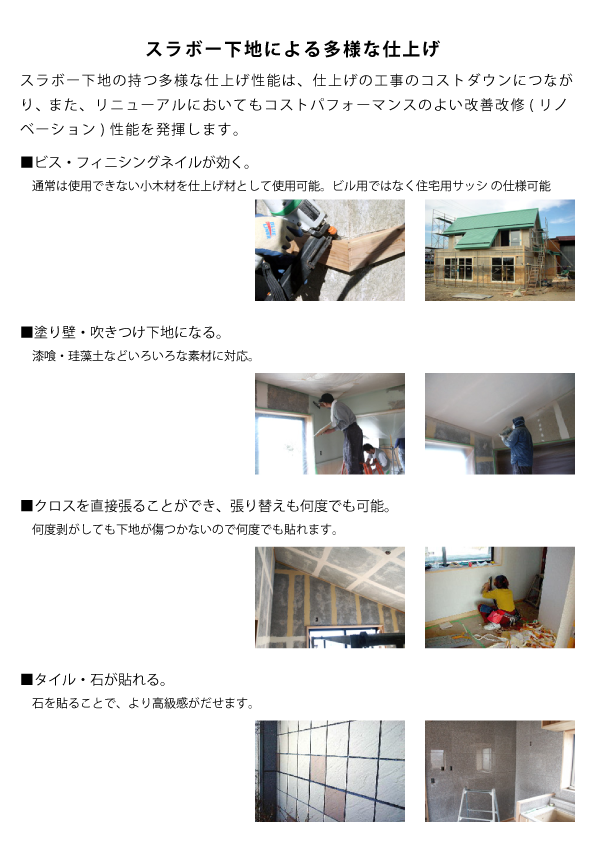

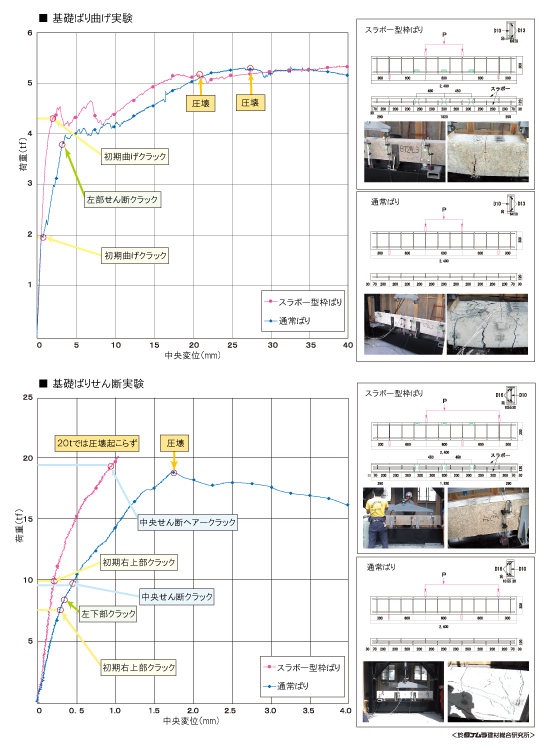

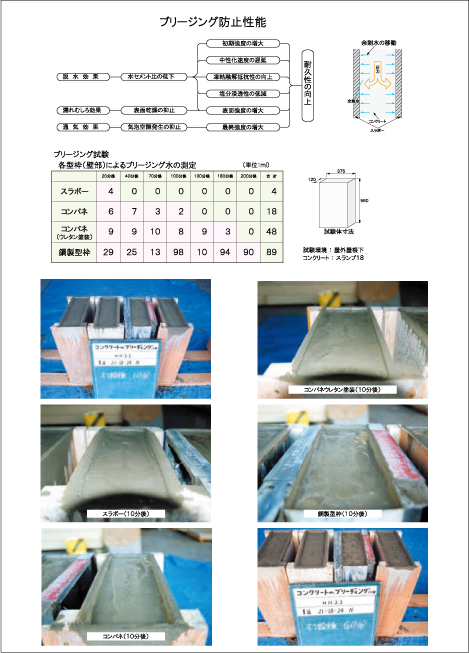

スラボーを下地兼用打込型枠として使用することによって、下地材となり外装・内装共に多様な仕上げが可能になります。

当社のスラボーに使用されている木質材料は全て国産ヒノキの間伐材です。

アスベスト、防蟻剤、防腐剤の混入の可能性がある建築廃材は全く使用していません。

製造過程でも、それらの端材や当社製品をリサイクルして自然資源を無駄にしない効率的な利用を図っており、信州リサイクル製品認定、間伐材マーク認定、合法木材供給事業者認定を受けております。

ボード類の耐久性が落ちる原因の一つに「腐る」という事があります。

この「腐る」という現象は木材腐朽菌が木材を食べる事を意味します。

そこで、防腐剤を使用していないスラボーが木材腐朽菌に食べられるか、つまり「腐る」かということについて京都大学木質科学研究所に依頼して試験を行いました。

試験方法は、日本木材保存協会規格の第3号－1979の「木質材料の耐久性試験方法」にほぼ準じて行い、供試菌として褐色腐朽菌のオオウズラタケと白色腐朽菌のカワラタケを用いて保存菌株を液体培地で振とう培養して得た菌糸粒を、マヨネーズびんに石英砂と培養液を入れた培地に振りかけ静置培養し、菌そうが十分に広がったところで、ガス滅菌した試験体(25×25mm×試験体の厚さ)を培養びん中に設置し、26℃の培養室内で3ヶ月間腐朽させた後の試験体の質量減少率によって耐朽性を測定しました。

試験の結果、対照材のブナ辺材の平均質量減少率が26.7%(オオウズラタケ)、37.0%(カワラタケ)だったのに対し、当社の高圧スラボーはいずれも0%という結果になり、木材腐朽菌に対してとても高い耐朽性を持っている事が分かりました。

スラボーは防蟻剤を使用せず、木を原材料としていることから、シロアリの食害を受けるのではないかと考え、京都大学木質科学研究所に依頼して防蟻効力試験を行いました。

試験方法は、(社)日本木材保存協会規格第11号「塗布・吹付・侵漬用木材防蟻剤の防蟻効力試験方法(１)室内試験方法」の総合試験に準じて行い、試験体(20×20×厚さ10mm、ただし対照材は10×10×20mm)をプラスチック容器(直径80mm、長さ60mm)の中に１個ずつ置き、イエシロアリの職蟻150頭、兵蟻15頭を投入し、28℃の暗所で3週間にわたり食害試験を行い、試験体のイエシロアリの食害による質量減少率、シロアリの死虫率で結果を示しました。

試験の結果、対照材のスギ辺材の平均質量減少率が23%、平均死虫率が3%だったのに対し、当社のスラボーは平均質量減少率が0%、死虫率が23%という結果になり、シロアリの食害に対して高い耐蟻性を持っている事が分かりました。

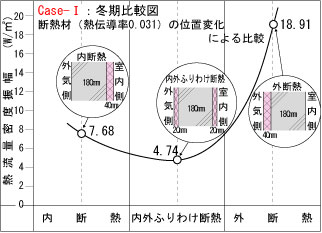

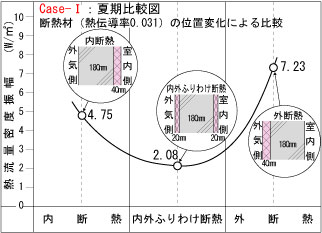

壁の断熱方法は、内断熱と外断熱が一般的に知られていますが、断熱材の性能を最高に発揮させることができるのは内外両面断熱です。

ある厚さの断熱材を使用する場合、例えば、半分ずつ内外に振り分けた場合が断熱性能が最良になることが断熱材メーカーや建築研究所の研究によりわかっています。

しかし、コンクリートの壁の両側に断熱材を取り付けることはコストが掛かり過ぎるために採用されることはなく、内側か外側のどちらか一方だけに敷設する工法が取られてきました。

スラボー型枠工法と木仕上げは、コンクリートの両面に有るスラボーと、スラボーに貼られた木の断熱性能が最高に発揮される「内外振り分け断熱構造」となっていますから余計な断熱材を必要としないので、コストも掛からず快適かつ頑丈で健康に良い住まいを実現できます。

スラボー型枠により、コンクリートの両面にスラボーによる断熱層ができ、内外ふりわけ断熱として高い断熱性能を発揮します。

木毛セメント板は昔から呼吸する建材と言われ、湿度が高い時には吸湿し、湿度が低い時には放湿して、部屋の湿度環境を整える性能があると言われています。

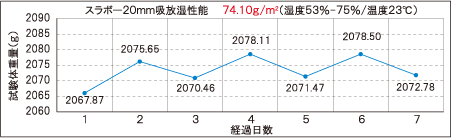

そこで、どの程度の吸放湿性能があるのか測定する為に、測定器を用意し測定しました。

試験はJIS A 1470-1に規定する中湿域(53%～75%)という変化が現れにくい厳しい領域で行いました。

試験方法は、JIS A 1470-1「湿度変動による吸放湿試験法」に準じて行い、スラボー300×300×20mmの試験体を湿度69％温度23℃で養生し、試験体重量が安定した後、温度は23℃一定のまま、湿度75％と53％を24時間毎に切り替え、48時間で1サイクルを4サイクル繰り返し測定し、4サイクル目の吸湿量、放湿量及び吸放湿量の差から吸放質性能を算出しました。
