木毛セメント板は「木・水・セメントのみ」で作られています。

人体に悪影響を与える危険があるクロルピリホス系の防蟻剤や防腐剤の混入の可能性のある建築廃材、アスベスト、シックハウス症候群の原因となるホルムアルデヒドが含まれる接着剤などの材料は使用しておりませんので、居室の内装仕上げや天井裏等にシックハウス対策に係る規制を受ける事なく使用できる建材です。

平成15年9月18日付国土交通省建築指導課発行の資料にも、ホルムアルデヒドの発散がほとんど認められないことから告示対象外で規制を受けない建材の例として、木毛セメント板の事である「木質系セメント板」が記載されています。

当社の木毛セメント板は、国土交通大臣の認定を受けた準不燃材料です。

準不燃材料とは、通常の火災による加熱開始後10分間燃焼しないものであること、防火上有害な変形、溶融、き裂その他の損傷を生じないものであること、避難上有害な煙又はガスを発生しないものであることの要件を満たしている事を国土交通大臣に認定された建築材料（建築基準法施行令第１条５号）です。

また、木毛セメント板にパーライトを混入して軽量化し、耐火性、吸音性など全ての性能を向上させた木毛パーライトセメント板も準不燃材料認定、屋根30分耐火構造認定を受けております。

内装制限のある箇所にも安心してご使用していただけます。

当社の木毛セメント板で使用されている木質材料は全て国産ヒノキの間伐材です。

アスベスト、防蟻剤、防腐剤の混入の可能性がある建築廃材は全く使用していません。

製造過程でも、それらの端材や当社製品をリサイクルして自然資源を無駄にしない効率的な利用を図っており、信州リサイクル製品認定、間伐材マーク認定、合法木材供給事業者認定を受けております。

ボード類の耐久性が落ちる原因の一つに「腐る」という事があります。

この「腐る」という現象は木材腐朽菌が木材を食べる事を意味します。

そこで、防腐剤を使用していない木毛セメント板が木材腐朽菌に食べられるか、つまり「腐る」かということについて京都大学木質科学研究所に依頼して試験を行いました。

試験方法は、日本木材保存協会規格の第3号－1979の「木質材料の耐久性試験方法」にほぼ準じて行い、供試菌として褐色腐朽菌のオオウズラタケと白色腐朽菌のカワラタケを用いて保存菌株を液体培地で振とう培養して得た菌糸粒を、マヨネーズびんに石英砂と培養液を入れた培地に振りかけ静置培養し、菌そうが十分に広がったところで、ガス滅菌した試験体(25×25mm×試験体の厚さ)を培養びん中に設置し、26℃の培養室内で3ヶ月間腐朽させた後の試験体の質量減少率によって耐朽性を測定しました。

試験の結果、対照材のブナ辺材の平均質量減少率が26.7%(オオウズラタケ)、37.0%(カワラタケ)だったのに対し、当社の高圧木毛セメント板(TSボード)はいずれも0%という結果になり、木材腐朽菌に対してとても高い耐朽性を持っている事が分かりました。

木毛セメント板は防蟻剤を使用せず、木を原材料としていることから、シロアリの食害を受けるのではないかと考え、京都大学木質科学研究所に依頼して防蟻効力試験を行いました。

試験方法は、(社)日本木材保存協会規格第11号「塗布・吹付・侵漬用木材防蟻剤の防蟻効力試験方法(１)室内試験方法」の総合試験に準じて行い、試験体(20×20×厚さ10mm、ただし対照材は10×10×20mm)をプラスチック容器(直径80mm、長さ60mm)の中に１個ずつ置き、イエシロアリの職蟻150頭、兵蟻15頭を投入し、28℃の暗所で3週間にわたり食害試験を行い、試験体のイエシロアリの食害による質量減少率、シロアリの死虫率で結果を示しました。

試験の結果、対照材のスギ辺材の平均質量減少率が23%、平均死虫率が3%だったのに対し、当社の高圧木毛セメント板(TSボード)は平均質量減少率が0%、死虫率が23%という結果になり、シロアリの食害に対して高い耐蟻性を持っている事が分かりました。

熱は温度の高い方から低い方に流れる性質を持っています。

冬の暖房時は温度の高い室内から温度の低い室外へ、夏の冷房時は温度の高い室外から温度の低い室内へ熱の移動が起こります。

この熱移動を抑える働きをする物が断熱材です。

高い断熱性を持った断熱材によって、温度差の少ない快適な住環境や冷暖房費の節約、冷暖房機の利用によるCO2排出量の低減化など人と環境に良い建物が実現します。

木毛セメント板は高い断熱性を持ち、火災時に有毒なガスが発生しない準不燃材でもある安全で優れた断熱材です。

木毛セメント板は昔から呼吸する建材と言われ、湿度が高い時には吸湿し、湿度が低い時には放湿して、部屋の湿度環境を整える性能があると言われています。

そこで、どの程度の吸放湿性能があるのか測定する為に、測定器を用意し測定しました。

試験はJIS A 1470-1に規定する中湿域(53%～75%)という変化が現れにくい厳しい領域で行いました。

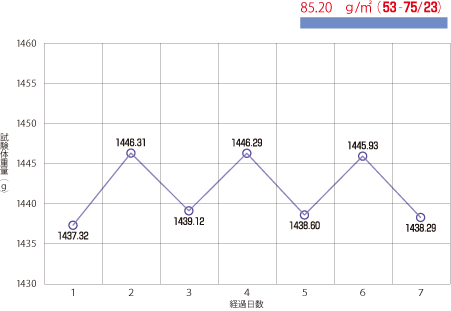

試験方法は、JIS A 1470-1「湿度変動による吸放湿試験法」に準じて行い、木毛セメント板250mm×250mm×25mmの試験体を湿度69％温度23℃で養生し、試験体重量が安定した後、温度は23℃一定のまま、湿度75％と53％を24時間毎に切り替え、48時間で1サイクルを4サイクル繰り返し測定し、4サイクル目の吸湿量、放湿量及び吸放湿量の差から吸放質性能を算出しました。

放送スタジオやコンサートホールなどの残響時間の調整に利用する場合において、各周波数ごとに与えられる吸音率の要求値は重要です。

木毛セメント板は厚みや表面の加工を変えたり、複合板として使用するなどして、幅広い吸音率に対応する事ができます。

また、吸音性だけでなく、耐火、耐朽、断熱性能など、内装材としての性能も兼ね備えています。

カタログ4ページをご覧下さい。

●色番号：日本塗料工業会の色見本よりご注文ください。

●カラージョイナーの色は木毛板吹き付け塗料に近い色ですが、微妙に異なる場合がございます。

●木毛セメント板は雨に濡れた場合、白樺現象によりシミができることがあります。

現場での荷置き養生、施工後の養生は確実に行ってください。

●吹き付け品は受註生産ですので、納期に余裕を持ってご注文ください。

壁使用の場合、施工後収縮する恐れがあります。必ずジョイナーを使用してください。
