モクロック

モクロックについて

モクロックは、優れた屋根下地材でありながら、表面に化粧加工が施されている為、そのまま表面材として利用できる「見せる」下地材です。

TSボードモクロック(高性能タイプ)と木毛板モクロック(普通タイプ)の2種類があります。

用途に応じてお選び下さい。

規格

モクロックTSタイプ

当社規格 910×1820

モクロックTSタイプ(ロックウール吸音板裏貼り高圧木毛セメント板)

※R加工品は別途価格

総厚
(mm)
TSボード
(mm)
ロックウール吸音板
標準タイプ/化粧トラバーチン
(mm)
サイズ
(mm)
R加工範囲
アーチ状
R加工範囲
ドーム状
30 20 9 910×1820 R=12000~R=4000 R=24000~R=8000
35 25 9 910×1820 R=15000~R=4000 R=30000~R=8000
40 30 9 910×1820 - -

積雪限度計算表

積雪単位荷重=20N/cm/㎡ 勾配:フラット 連続梁

※勾配(β(゜))がある場合の積雪限度=÷√cos(1.5β)

風圧力、地震力、屋根勾配等は別に計算してください。

製品種類
モクロックTS(mm)
厚み
(mm)
性能条件 たるき間隔455mm
4スパン連続梁
たるき間隔606mm
3スパン連続梁
たるき間隔910mm
2スパン連続梁
30 30

曲げ応力度(N/㎠):1015

長期許容曲げ応力度(N/㎡):484

製品自重(N/㎡):235

長期許容荷重(N/㎡):14538

長期積雪限度(cm):712

長期許容荷重(N/㎡):8781

長期積雪限度(cm):424

長期許容荷重(N/㎡):3115

長期積雪限度(cm):141

35 35

曲げ応力度(N/㎠):917

長期許容曲げ応力度(N/㎡):437

製品自重(N/㎡):284

長期許容荷重(N/㎡):20517

長期積雪限度(cm):1009

長期許容荷重(N/㎡):12393

長期積雪限度(cm):602

長期許容荷重(N/㎡):4397

長期積雪限度(cm):203

40 40

曲げ応力度(N/㎠):768

長期許容曲げ応力度(N/㎡):366

製品自重(N/㎡):333

長期許容荷重(N/㎡):24761

長期積雪限度(cm):1218

長期許容荷重(N/㎡):14956

長期積雪限度(cm):728

長期許容荷重(N/㎡):5306

長期積雪限度(cm):246

吸音性

  厚さ(mm)



(Hz)
30
125 0.05
160 0.03
200 0.05
250 0.06
315 0.12
400 0.25
500 0.39
630 0.52
800 0.61
1000 0.67
1250 0.68
1600 0.69
2000 0.70
2500 0.73
3150 0.75
4000 0.77

遮音性

  厚さ(mm)



(Hz)
30 35 40
125 23.0 25.8 25.0
160 24.7 25.5 28.2
200 25.7 26.2 32.2
250 25.5 27.5 30.2
315 28.9 29.4 33.3
400 30.3 31.6 35.7
500 32.0 34.1 38.4
630 34.8 36.4 40.3
800 36.1 39.4 43.8
1000 37.3 42.6 45.0
1250 38.6 43.5 45.0
1600 39.4 42.1 41.4
2000 37.9 42.9 40.8
2500 38.1 46.4 43.3
3150 41.5 50.3 46.4
4000 43.9 52.0 47.1

強度

■曲げ破壊試験結果(JIS A1408・3号試験体)

断熱性能のあるボード類としては最高の強度です。

モクロックTS厚さ
(mm)
曲げ破壊荷重(N)
30 2706
35 3819
40 4609

断熱性

■屋根熱貫流率

断熱性能のあるボード類としては最高の強度です。

モクロックTS厚さ
(mm)
屋根熱貫流率(W/㎡・K)
30 2.20
35 2.02
40 1.86

保釘力

■ビス(4.0φ×40)引き抜き試験結果

ビスの保持力がついたことで、用途・施工性が大幅に改良されました。

モクロックTS厚さ
(mm)
最大引き抜き荷重(N)
30 1146
35 1611
40 1638

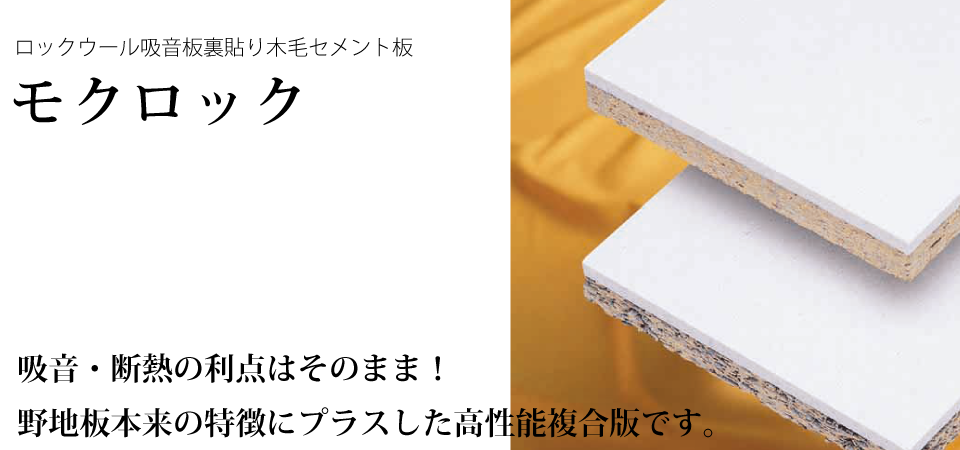

モクロック

当社規格 910×1820

モクロック(ロックウール吸音板裏貼り木毛セメント板)

総厚
(mm)
木毛セメント板
(mm)
ロックウール吸音板
標準タイプ/化粧トラバーチン
(mm)
サイズ
(mm)
R加工範囲
アーチ状
R加工範囲
ドーム状
30 20 9 910×1820 R=7000~R=4000 R=14000~R=8000
35 25 9 910×1820 R=8000~R=4000 R=16000~R=8000
40 30 9 910×1820 R=11000~R=5000 R=22000~R=10000
50 40 9 910×1820 R=16000~R=8000 R=32000~R=16000
60 50 9 910×1820 R=20000~R=10000 R=40000~R=20000

積雪限度計算表

積雪単位荷重=30N/cm/㎡ 勾配:フラット

※勾配(β(゜))がある場合の積雪限度=勾配フラットの積雪限度÷√cos(1.5β)(β≤60°)

風圧力、地震力、屋根勾配等は別に計算してください。

製品種類
モクロック(mm)
厚み
(mm)
性能及び条件 たるき間隔455mm たるき間隔606mm たるき間隔910mm
30 30

曲げ強さ(N/㎠):177.8

製品自重(N/㎡):156.9

屋根自重(N/㎡):230.4

長期許容荷重(N/㎡):3205

積雪限度(cm):153

長期許容荷重(N/㎡):1706

積雪限度(cm):81

長期許容荷重(N/㎡):628

積雪限度(cm):30

35 35

曲げ強さ(N/㎠):179.5

製品自重(N/㎡):186.3

屋根自重(N/㎡):259.9

長期許容荷重(N/㎡):4461

積雪限度(cm):212

長期許容荷重(N/㎡):2401

積雪限度(cm):114

長期許容荷重(N/㎡):920

積雪限度(cm):44

40 40

曲げ強さ(N/㎠):175.0

製品自重(N/㎡):215.7

屋根自重(N/㎡):289.3

長期許容荷重(N/㎡):5723

積雪限度(cm):273

長期許容荷重(N/㎡):3100

積雪限度(cm):148

長期許容荷重(N/㎡):1214

積雪限度(cm):58

50 50

曲げ強さ(N/㎠):158.2

製品自重(N/㎡):274.6

屋根自重(N/㎡):348.1

長期許容荷重(N/㎡):8143

積雪限度(cm):388

長期許容荷重(N/㎡):4439

積雪限度(cm):211

長期許容荷重(N/㎡):1775

積雪限度(cm):85

60 60

曲げ強さ(N/㎠):133.4

製品自重(N/㎡):333.4

屋根自重(N/㎡):406.9

長期許容荷重(N/㎡):9906

積雪限度(cm):472

長期許容荷重(N/㎡):5407

積雪限度(cm):257

長期許容荷重(N/㎡):2171

積雪限度(cm):103

強度

■曲げ破壊試験結果(JIS A1408・3号試験体)

モクロック厚さ
(mm)
曲げ破壊荷重(N)
30 1067
35 1466
40 1867
50 2637
60 3203

断熱性

■屋根熱貫流率

熱容量の大きいことが断熱建材の生命です。

外気温度の影響を受けるのが遅いです。

モクロック厚さ
(mm)
屋根熱貫流率(W/㎡・K)
30 19.4
35 1.74
40 1.58
50 1.35
60 1.17

吸音性

  厚さ(mm)



(Hz)
30 50
125 0.18 0.20
160 0.23 0.27
200 0.32 0.48
250 0.41 0.66
315 0.48 0.68
400 0.52 0.64
500 0.51 0.59
630 0.55 0.59
800 0.60 0.62
1000 0.62 0.65
1250 0.64 0.63
1600 0.64 0.66
2000 0.68 0.70
2500 0.69 0.71
3150 0.70 0.72
4000 0.70 0.74

カタログ・認定書

ご利用になる前に必ずお読み下さい。

当社は、認定書の閲覧、PDFカタログのダウンロード及びご利用によって生じた損害に対して一切責任を負わないものとさせていただきます。

原則として最新のデータとなっておりますが、製品の製造終了や仕様変更等により予告なくデータを修正する場合がある為、実際のものと記載内容が異なる場合がございます。

PDFカタログに掲載されている製品画像は、お使いのPC等の環境により実際の製品とは色調などが異なる場合がございます。

PCをお使いの方

閲覧するにはAdobe Reader(無償)が必要です。

お使いのPCにない場合は、上記のアイコンをクリックしてAdobe Readerのダウンロードページにてインストールをお願いいたします。

詳細はリンク先のサイトにてご確認下さい。

タブレット/スマートフォンをお使いの方

対応アプリケーションを使用していただく事で、PDFの保存・閲覧ができます。

お使いの機種にない場合は、iPhone/iPadの場合は「App Store」より、Androidの場合は「Google Play ストア」よりお使いの機種に適合したアプリケーションを検索してインストールしてご覧下さい。

タブレット/スマートフォン、アプリケーションの操作方法については各メーカー、提供元にお問い合わせ下さい。

カタログ

国土交通省 防耐火認定 認定書

※認定書は閲覧のみ可能となっております。印刷された物をご希望の方は資料請求からお申し込み下さい。

モクロック

採用実績

ご採用物件一覧

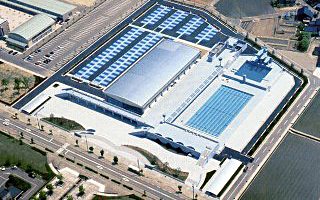

  • 高岡市民プール画像

    高岡市民プール

    富山県

名称 都道府県 製品 面積(㎡)
1998 安芸市伊尾木小学校新築工事 高知県 30mm 1,200
1998 JAハイランド 長野県 30mm 3,500
1998 高知中村小学校新築工事 高知県 30mm 700
1998 彦根旭森小学校 滋賀県 30mm 1,100
1998 波田町物件 長野県 30mm 1,000
1998 門司迎賓館 福岡県 30mm 1,000
1998 伊野工業高校 高知県 30mm 2,700
1998 東予市内小学校 愛媛県 30mm 500
1998 仁賀小学校体育館 広島県 30mm 730
1998 昭和中学校体育館 高知県 35mm 1,000
1998 日川高校 山梨県 35mm 1,300
1998 安城市営レジャープール 愛知県 35mm 2,400
1998 一宮中学校体育館 山梨県 35mm 1,200
1999 手塚山大体育館 大阪府 30mm 2,000
1999 西横野小学校体育館 群馬県 30mm 1,000
1999 田原本小学校体育館 奈良県 30mm 1,000
1999 阿古谷小学校 兵庫県 30mm 900
1999 ながらの里 滋賀県 30mm 2,000
1999 越谷市立増林小学校体育館 埼玉県 30mm 1,000
1999 太陽工業諏訪工場 長野県 30mm 1,560
1999 松尾村体育館 岩手県 30mm 2,600
2000 関西空港Ⅱ期工事駆動室 大阪府 40mm 8,000
2000 朱雀第三小学校 京都府 30mm 700
2000 八尾体育館 大阪府 30mm 900
2000 平野区環境センター 大阪府 30mm 16,000
2000 河合町体育館 奈良県 35mm 1,300
2001 能登北辰高校 富山県 30mm 900
2001 履正社体育館 大阪府 30mm 1,500
2001 網干公園体育館 兵庫県 35mm 1,500
2001 京都市立北花山中学 京都府 35mm 1,100
2001 川之江紙試験場 愛媛県 35mm 5,500
2001 小松島高校 徳島県 35mm 2,500
2001 灘職安・障害者センター 兵庫県 35mm 1,000
2002 成田公民館 宮城県 40mm 1,500
2002 春日中学校体育館耐震補強工事 兵庫県 35mm 1,500
2002 上田市立城下小学校 長野県 30mm 2,400
2002 大和町生涯学習センター 佐賀県 35mm 2,000
2002 小松島小学校 徳島県 35mm 5,300
2002 八潮市大原中学校体育館 埼玉県 30mm 2,600
2002 青森市立荒川中学校体育館 青森県 30mm 1,300
2002 柏原東小学校体育館 大阪府 30mm 1,100
2002 金沢市立小坂小学校体育館 石川県 30mm 1,000
2002 沼津市立第二小学校体育館 静岡県 35mm 1,300
2002 長野原町立第一小学校校舎 群馬県 30mm 1,100
2003 川之江市立図書館 愛媛県 35mm 1,000
2003 越谷市弥栄小学校体育館 埼玉県 30mm 1,000
2003 豊田小学校 静岡県 30mm 1,000
2003 多賀城小学校体育館 宮城県 30mm 1,500
2003 境町南中学校 群馬県 35mm 1,300
2003 沼津市立金岡小学校 静岡県 35mm 1,100
2003 南越谷小学校体育館 埼玉県 30mm 1,000
2003 武山小学校体育館 神奈川県 30mm 1,000
2004 第六小学校/td> 群馬県 40mm 1,200
2004 沼津第一中学校 静岡県 30mm 1,300
2004 豊殿小学校体育館 長野県 30mm 1,600
2004 香川町立香川第一中学校 香川県 30mm 1,500
2005 飯盛中学校体育館 長崎県 30mm 1,600
2005 豊橋総合スポーツ公園プール 愛知県 30mm 8,000
2005 金沢市立工業高校 石川県 30mm 1,200
2005 皆瀬村統合小学校 秋田県 40mm 1,000
2005 伊豆市立土肥小学校体育館 静岡県 30mm 1,000
2005 清水町多目的施設 福井県 30mm 1,700
2005 加美町町民体育館 兵庫県 40mm 1,800
2005 福知山第5次拡張事業下荒川浄水場 京都県 30mm 1,100
2005 青年センター・教育研究所複合施設 高知県 35mm 1,000
2005 諫早湾干拓事業中央排水機場 長崎県 30mm 1,000
2005 豊浦高校 山口県 30mm 1,000
2005 小杉町立統合小学校体育館 富山県 30mm 1,000
2005 浜松市立北部中学校 静岡県 30mm 1,000
2005 手鎌小学校体育館 福岡県 30mm 1,000
2005 前橋第一中学校体育館 群馬県 30mm 1,500
2005 菊川市立岳洋中学校体育館 静岡県 30mm 1,300
2005 宇奈月統合小学校 富山県 30mm 1,000
2005 苅田小学校 福岡県 30mm 1,300
2006 沼津市立原中学校 静岡県 30mm 1,500
2006 西原中学校体育館 熊本県 30mm 1,000
2007 榛東村地区体育館 群馬県 30mm 1,000
2007 城里町立小松小学校体育館 茨城県 35mm 1,000
2007 菊池高校 熊本県 30mm 2,000
2007 東京デイズニーリゾート劇場 千葉県 30mm 3,000
2007 前橋市立第七中学校体育館 群馬県 35mm 1,700
2007 鼎小学校体育館 長野県 30mm 1,300
2007 桜ヶ丘中学校体育館 静岡県 30mm 1,600
2007 仙台市加茂小学校体育館 宮城県 40mm 1,200
2009 稲城第六小学校体育館 東京都 30mm 1,000
2009 曙川南中学校屋内運動場 大阪府 30mm 900
2009 弥彦村防災機能付き体育館 新潟県 30mm 1,300
2009 タカヤ運輸倉庫 埼玉県 30mm 1,100
2009 鮫川中学校耐震補強工事 福島県 30mm 1,100
2009 久留米大学医学部体育館他 福岡県 30mm 1,400
2009 田村市古道小学校体育館 福島県 30mm 600
2009 片口小学校 富山県 30mm 1,100
2009 安曇野市穂高北小学校体育館 長野県 30mm 1,400
2009 秋田高等学校体育館 秋田県 30mm 1,900
2009 片浜中学校 静岡県 30mm 900
2009 沼津第三小学校 静岡県 30mm 900
2009 射水市東明小学校体育館 富山県 30mm 1,200
2009 小豆島内海中学校 香川県 30mm 2,200
2009 徳島市立高校 徳島県 30mm 2,200
2009 日田高校第二体育館 徳島県 30mm 800
2009 久留米市水分小学校 福岡県 30mm 600
2010 太田市九合小学校 群馬県 30mm 1,200
2010 庄内町余目第四小学校 山形県 30mm 1,200
2010 掛川市原野谷中学校 静岡県 30mm 1,300
2010 富士宮市宗教施設 静岡県 30mm 5,000
2010 藤岡第二小学校 群馬県 30mm 900
2010 科学技術高校 栃木県 30mm 3,000
2010 中条中学校 新潟県 30mm 1,400
2010 安中市秋間小学校 茨城県 30mm 1,000
2010 下妻小学校 茨城県 30mm 1,200
2010 豊丘村南小学校 長野県 30mm 1,000
2010 下村小学校 富山県 30mm 800
2010 中条小学校 新潟県 30mm 1,400
2010 善通寺第一高校 香川県 30mm 1,500
2010 段原中学校体育館 広島県 30mm 1,400
2010 広川中学校体育館 福岡県 30mm 1,500
2010 鳥栖市 松岡病院 佐賀県 30mm 850
2010 馬路村魚梁瀬中学校 高知県 30mm 600
2011 砺波北部小学校体育館 富山県 30mm 900
2011 守口第三中学校 大阪府 30mm 700
2011 守口市藤田小学校 大阪府 30mm 500
2011 松本蟻ヶ崎高校体育館 長野県 30mm 1,100
2011 高岡市伏木小学校 富山県 30mm 1,000
2011 諏訪実業高校体育館 長野県 30mm 1,100
2011 関川中学校 新潟県 30mm 1,400
2011 西郷第一中学校体育館 福島県 30mm 2,100
2011 御殿場高校 静岡県 30mm 800
2011 氷見市南部中学校 富山県 30mm 1,000
2011 東村山市久米川小学校 東京都 30mm 600
2011 長岡市中之島体育館 新潟県 30mm 1,700
2011 守口市庭窪小学校体育館 大阪府 30mm 600
2011 飯田西中学校 長野県 30mm 1,200
2011 島田高校体育館 静岡県 30mm 700
2011 鳥栖市松岡病院 佐賀県 30mm 650
2012 鶴岡市大泉小学校 山形県 30mm 800
2012 燕北中学校 新潟県 30mm 1,200
2012 大津市逢坂小学校 滋賀県 30mm 750
2012 相馬山上小学校 福島県 30mm 700
2012 松井田東中学校体育館 群馬県 30mm 1,000
2012 丸子修学館高校体育館 長野県 30mm 1,100
2012 宇都宮市梁瀬小学校 栃木県 30mm 1,000
2012 下妻市豊加美小学校体育館 茨城県 30mm 750
2012 新文京区総合体育館 東京都 30mm 2,000
2012 佐久市泉小学校 長野県 30mm 1,200
2012 伊東市富戸小学校 静岡県 30mm 700
2012 日田市大明小中学校体育館 大分県 30mm 1,100
2012 大牟田市笹原小学校 福岡県 30mm 1,000
2012 さぬき市大川統合中学校体育館 香川県 30mm 1,200
2012 久留米市川会小学校 福岡県 30mm 700
2012 砥部中学校 愛媛県 30mm 1,400
2013 (株)八神製作所 愛知県 30mm 450
2013 登米市石越中学校体育館 宮城県 30mm 1,500
2013 いわき市植田小学校体育館 福島県 30mm 1,100
2013 いわき市藤田中学校体育館 福島県 30mm 1,400
2013 泉佐野市長南小学校体育館 大阪府 30mm 1,000
2013 宇都宮市宮の原小学校体育館 栃木県 30mm 900
2013 泉佐野市新池中学校 大阪府 30mm 750
2013 沼田西中学校体育館 群馬県 30mm 1,200
2013 棚倉町総合体育館 福島県 30mm 3,800
2013 磐田市おおふじ学園 静岡県 30mm 1,700
2013 渋川市小野上中学校体育館 群馬県 30mm 1,300
2013 志學館大学体育館 鹿児島県 30mm 1,000
2013 有田小学校 大分県 30mm 700
2013 阿波体育館 徳島県 30mm 1,100
2013 伝習館高校体育館 福岡県 30mm 2,000
